由涡流驱动换流器与.深度限流电抗器并联组成，正常运行时，涡流驱动换流器为合闸状态，电抗器的有功、无功损耗降为零，减小运行成本;当发生短路故障时利用本套装置快速换流，加大系统短路阻抗，投入电抗器对短路电流加以限制，使故障点断路器可以可靠的切除故障。

     正常运行时，涡流驱动换流器为直通态，将电抗器旁路，MQZLB零损耗运行:短路时，涡流驱动换流器转换为断开态，将短路电流转移至电抗器，MQZLB可实现首个大半波过零时刻开始限流;故障切除后，涡流驱动换流器自动复位为直通态，将电抗器退出，恢复零损耗运行状态

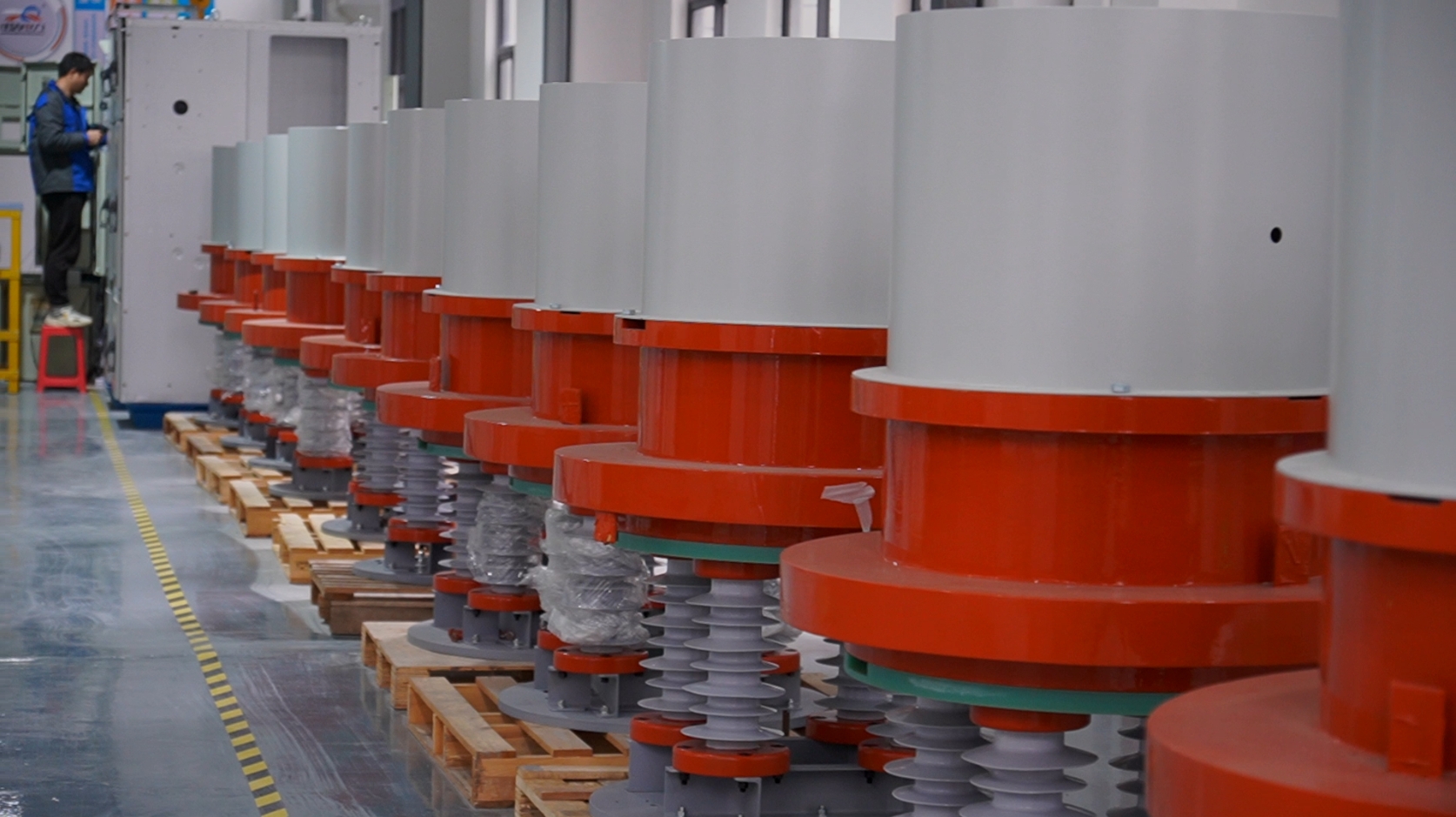

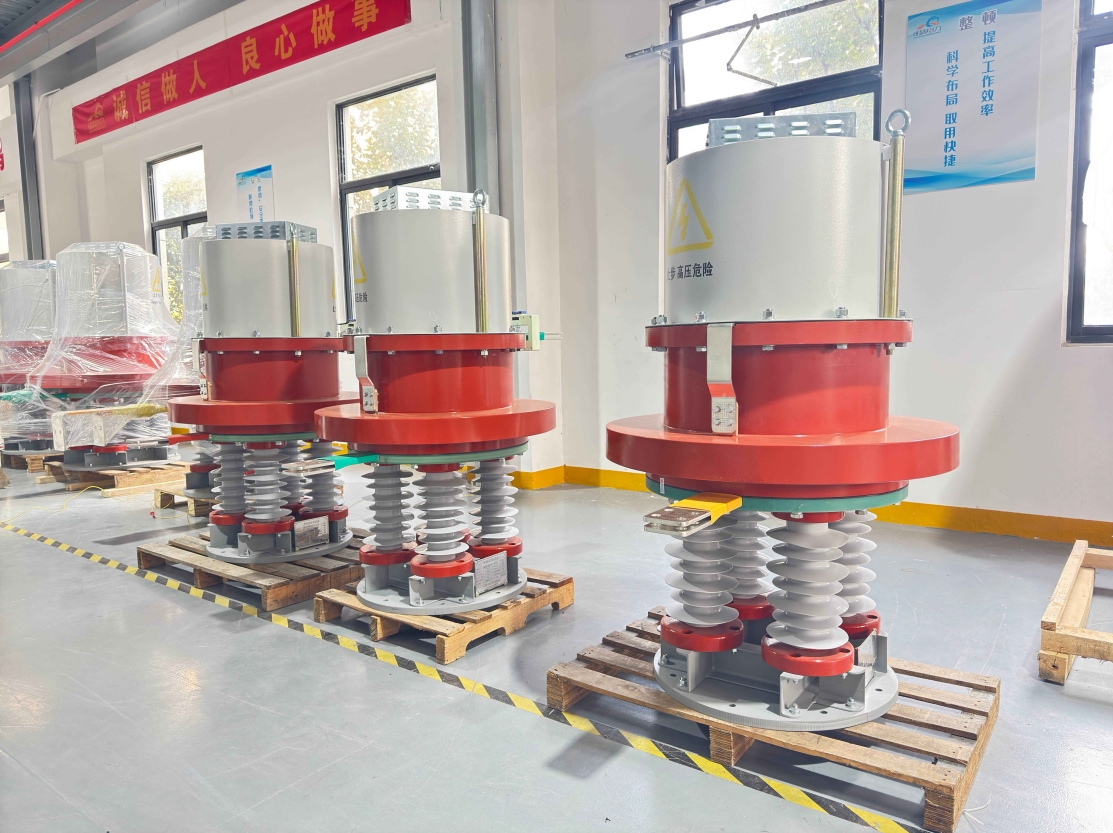

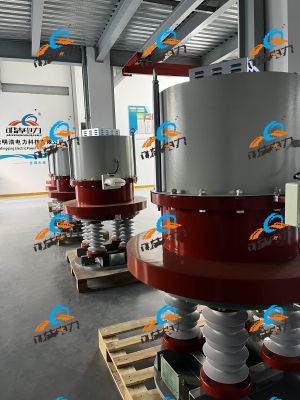

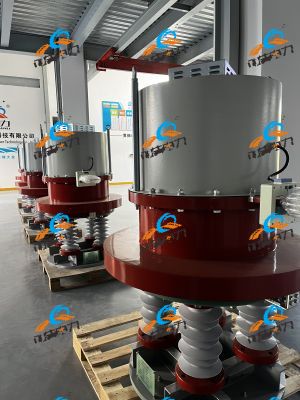

明清电力MQZLB-自驱式零损耗深度限流装置功能与特点

1、误判率为零

明清电力MQZLB-自驱式零损耗深度限流装置由涡流驱动换流器与电抗器组成，内部无控制器，无电源，不受外界无干扰，通过短路电流驱动涡流驱动换流器，短路电流消失，涡流驱动换流器自动合闸，故而误判率为零。

2、故障率为零

明清电力MQZLB-自驱式零损耗深度限流装置内部的涡流驱动换流器，通过短路电流来驱动。内部没有电容，电源板，及微机综保模块等易产生故障点的控制元件。

3、损耗率为零

正常运行时，涡流驱动换流器直通，装置呈低阻抗状态，没有损耗，当短路发生时，涡流驱动换流器快速分断，将限流电抗器投入。该装置星高阳抗状态，限制短路电流到预期值。当短路故障排除后，换流装置自动恢复，装置回到低阻抗状态，满足零损耗持续运行的要求。
