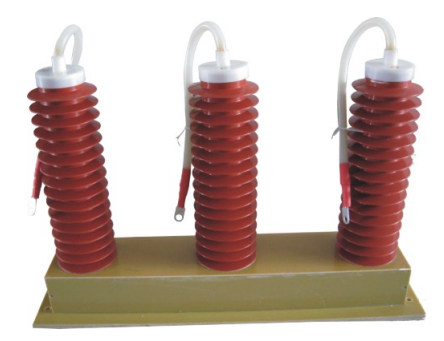

MQBT大容量防爆型免维护过电压保护器

时间:2023-02-16 浏览:794

一、概 述

  电力系统运行及操作过程中产生的过电压对电气设备的危害是众所周知的。早期的电力系统一般采用少油断路器作为开断装置,由于开断速度慢,系统过电压主要为雷电过电压即相对地过电压,对这类过电压的防护措施多采用碳化硅避雷器以及氧化锌避雷器(MOA),相对而言,氧化锌具有动作快、伏安特性平坦、残压低、性能稳定等优点,已经为人们所接受。随着真空断路器的广泛使用,开断能力引发的各类操作电压,对电气设备的危害越来越受到人们的重视。而传统避雷器是按照防止雷电过电压而设计的,对操作过电压基本没有防护作用,为了解决电力系统内部操作过电压给电气设备带来的危害,开始大量使用组合式过电压保护器,特别是带串联间隙的组合式过电压保护器。

  虽然串联间隙降低过电压保护器动作值使得保护范围更加全面,但同时也带来了分散度大和保护性能不稳定等特点,且组合式过电压保护器核心工作原理和避雷器一样,都是靠氧化锌电阻在过电压下打开对地能量泻放通道。泻放能量的同时,也是氧化锌电阻本身的一个吸收能量发热过程,一旦发热超过可以承受的范围,就会出现破裂,甚至爆开。将直接导致系统相间短路,后果十分严重。因此保护器自身的安全保护就显得尤为重要了。

  我公司在总结各类过电压保护产品的性能基础上,推出了大容量防爆型免维护过电压保护器MQBT。通过使用先进脱离技术和独特防爆结构相结合的方式,避免了普通过电压保护器容易破裂甚至爆开的问题。完善了过电压保护性能,真正实现电力系统安全运行的目的。



二、产品简介

  大容量防爆型免维护过电压保护器MQBT,简称MQBT,是针对常规组合式过电压保护器在面对系统谐振过电压可能导致产品使用寿命严重下降,出现意外的发热爆裂的缺点而设计的。与常规组合式过电压保护器相比,装置增加了自动脱离功能,阻容吸收功能,解决了高频振荡导致真空断路器在截流时多次重燃问题和氧化锌对高频过电压信号响应速度较慢而起不到保护作用的问题。结构上,装置将大容量高能氧化锌阀片(1000A/2ms)、阻容吸收器、脱离器、与硅橡胶绝缘护套整体压膜成型,保护器密封性能大大提高。装置还增设了过电压动作计数、故障脱离指示和远距离数据传输功能。实现了运行免维护,解决了用户为系统安全运行的担忧。

三、产品用途

  大容量防爆型免维护过电压保护器MQBT依靠自身的诸多优点,保护功能完善,对大气过电压、真空断路器开断引起的开断过电压及各种操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。主要应用于发电、供电和企业的用电系统中,用来保护电动机、变压器、开关、母线、电容器等电气设备。且由于采用了大容量高能氧化锌阀片,更适合一些过电压限制效果要求较高的场合,是过电压保护产品中的理想设备。

四、产品特点

  大容量防爆型免维护过电压保护器MQBT,保留了常规组合式过电压保护器的四星形接法,采用大容量高能氧化锌阀片取代普通氧化锌阀片,增加了脱离器和阻容吸收器,且结构上采用整体压膜,该产品具有以下功能:

  1、采用高能容氧化锌非线性电阻,其能量可达到1000A/2ms,通流容量大,适用范围更广。尤其是一些易产生持续较长时间过电压而被保护设备绝缘又相对薄弱的场所。

  2、采用阻容吸收器和高能氧化锌阀片相结合的结构形式,解决了高频振荡导致真空断路器在截流时多次重燃的 问题和氧化锌对高频过电压信号响应速度较慢而起不到保护作用的问题。

  3、由于采用了脱离功能,装置自身得到了保护,解决了用户为系统安全运行的担忧。

  4、增设过电压计数和实时监控功能,便于用户了解系统过电压的状况,为分析系统原因,预防事故发生提供保障。

  5、结构上采用整体压膜,密封性能更好。

五、型号说明


六、型号及技术参数

 表一: 用于电动机、发电机、变压器、开关、母线、线路、电容器等设备过电压保护器。


七、外形及安装尺寸


八、使用条件

  1、使用的环境温度为-40℃~+60℃

  2、海拔高度小于2000m(高于2000m订货时注明)
